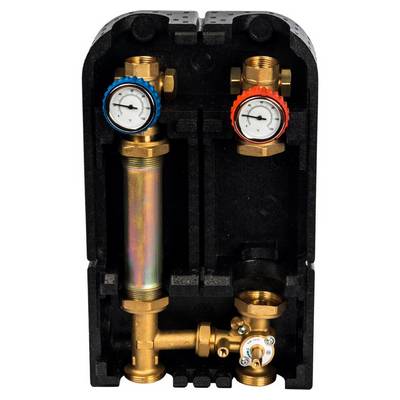

Насосная группа Stout SDG-0007 Ду25

Насосная группа STOUT SDG-0007 - это заводской гидромодуль полной готовности, предназначенный для точного регулирования температуры и стабилизации гидравлического режима в системах отопления с переменной температурой теплоносителя. Особенность данной модели - интеграция трёхходового приводного смесительного клапана, что позволяет эффективно смешивать горячий теплоноситель из котла с охлаждённой водой из обратного контура, обеспечивая на выходе стабильную, заданную температуру для радиаторов, теплых полов или других потребителей.

Модуль SDG-0007 без насоса - это универсальное решение, идеально подходящее для модернизации, замены или гибкой настройки систем отопления, где пользователь желает самостоятельно выбрать насос по мощности, характеристикам и бюджету. Все компоненты модуля предварительно собраны, испытаны и герметизированы на заводе - не требует сварки, резьбовой сборки или дополнительной герметизации на месте.

Вся конструкция надёжно защищена теплоизоляцией из пенополиуретана (ППУ), что минимизирует теплопотери, предотвращает образование конденсата и снижает уровень шума, делая модуль пригодным для установки в жилых, коммерческих и общественных зданиях.

Насосная группа STOUT SDG-0007 применяется для:

• Снижения температуры теплоносителя от котла до оптимального уровня для радиаторов или систем «теплый пол»;
• Поддержания постоянной температуры на выходе из гидромодуля, независимо от колебаний температуры в первичном контуре (котле);
• Развязки котлового и потребительского контуров - предотвращение гидравлических помех и перегрузок котла;
• Энергосбережения - за счёт точного дозирования теплоносителя и снижения перегрева;
• Использования в системах с твердотопливными, газовыми, электрическими и конденсационными котлами;
• Контролируемого нагрева в системах ГВС с бойлерами косвенного нагрева.

Конструкция и комплектация:

• Трёхходовой приводной смесительный клапан из латуни DZR: Основной элемент управления температурой. Смешивает горячий теплоноситель из котла с охлаждённой водой из обратки. Регулировка вручную через механическую рукоятку. Возможна установка электропривода STOUT для автоматического управления по сигналу термостата.
• Шаровой кран с штуцерами под байпасный перепускной клапан (на подаче) из латуни CW617N: Запорный элемент для отключения контура. Штуцеры позволяют подключить байпасный клапан для стабилизации давления и защиты насоса.
• Шаровой кран с обратным клапаном и штуцерами под байпас (на обратке) из латуни CW617N: Предотвращает обратный ток теплоносителя. Обеспечивает одностороннюю циркуляцию. Штуцеры - для подключения байпаса.
• Стрелочный термометр из стекла и стали: Диапазон: 0–120 °C. Позволяет визуально контролировать температуру на подаче.
• Вставка-удлинитель из стали: Обеспечивает оптимальное расстояние между компонентами, снижает вибрации, упрощает монтаж насоса.
• Т-образный соединительный элемент из латуни CW617N: Формирует гидравлическую схему смешивания: подача-смеситель-обратка. Обеспечивает равномерное распределение потоков.
• Защитный кожух из пенополиуретана (ППУ, EPP): Теплоизоляционная оболочка, защищающая от потерь тепла, конденсата и механических повреждений.
• Присоединительные патрубки: Внутренняя/наружная резьба для подключения к системе и установки насоса.

Номинальный диаметр и присоединительные размеры патрубков:

• Модель SDG-0007-002001: 20 мм, верхние патрубки 3/4" (ВР), нижние патрубки 1" (НР)
• Модель SDG-0007-002501: 25 мм, верхние патрубки 1" (ВР), нижние патрубки 1 1/2" (НР)
• Модель SDG-0007-003201: 32 мм, верхние патрубки 1 1/4" (ВР), нижние патрубки 2" (НР)

Общие технические характеристики:

• Модель: STOUT SDG-0007 (с 3-х ходовым смесителем, без насоса)
• Резьба присоединения: Внутренняя / наружная резьба
• Максимальное рабочее давление (PN): 10 бар
• Максимальная рабочая температура: 110 °C
• Рабочая температура среды: +5 °C до +90 °C (рекомендуемый диапазон)
• Условная пропускная способность клапана (Kvs): 4-18 м³/ч (в зависимости от модели и диаметра)
• Материалы: Латунь CW617N, латунь DZR (EN 1982 CB752S), сталь EN 10217, ППУ
• Теплоизоляция: Пенополиуретан (ППУ), плотность 60 кг/м³, теплопроводность 0,04 Вт/(м·К)
• Диапазон температур изоляции: от 5 °C до +120 °C
• Температура хранения и транспортировки: от 20 °C до +50 °C
• Рабочая среда: Вода, водные растворы гликолей (до 30%)
• Средний срок службы: 10 лет
• Класс защиты изоляции: IP54 (по требованиям к защите от влаги и пыли)

Преимущества:

• Точное температурное регулирование благодаря 3-х ходовому клапану с ручной или автоматической настройкой.
• Готовый к монтажу модуль не требует сварки, резьбовой сборки, герметизации.
• Универсальность насоса - возможность установки любого аналога с резьбой 3/4" и подходящей строительной длиной.
• Защита от гидравлических ударов - наличие обратного клапана и штуцеров для байпаса.
• Снижение теплопотерь - высококачественная ППУ-изоляция снижает потери до 90% по сравнению с неизолированными узлами.
• Простота обслуживания - шаровые краны позволяют отключать контур без слива системы.
• Поддержка автоматизации - совместимость с электроприводом STOUT для интеграции в умные системы.
• Высокая коррозионная стойкость - все металлические элементы из латуни CW617N и DZR (децинкцификационно-устойчивая).
• Надежность и долговечность - сертифицированные материалы, заводская сборка, испытания на герметичность.

Рекомендации по монтажу и эксплуатации:

• Устанавливать модуль только в горизонтальном положении для корректной работы смесительного клапана и обратного клапана.
• Обязательно подключить байпасный перепускной клапан для защиты насоса от «сухого хода» и стабилизации давления.
• Использовать только насосы с резьбой, совместимой строительной длиной - проверять по технической документации.
• При установке электропривода подключать к термостату или системе автоматизации с выходом 24 В или 230 В (в зависимости от модели привода).
• Перед пуском системы промыть контур, удалить воздух через автоматический воздухоотводчик.
• При использовании антифриза концентрация гликоля не должна превышать 30%.
• Рекомендуется установка магнитного фильтра на подаче перед гидромодулем для защиты клапана и насоса от шлама.
• Регулировка температуры вращением рукоятки смесительного клапана до достижения нужного значения на термометре.
