Коллектор отопления собирают в таком порядке: шкаф на стену, коллекторная группа с расходомерами на подаче и вентилями на обратке, петли по евроконусам, опрессовка, и только потом стяжка и настройка расхода. Настраивают по расходомерам на прогретой системе, а не на холодной. Порядок нарушать нельзя. Всё остальное — детали.
Поможем подобрать коллекторная группа под вашу систему
Не уверены, что подойдёт по параметрам и совместимости? Позвоните — инженер подберёт модель, рассчитает и подскажет аналоги. Консультация бесплатна.
Заказать подбор и консультациюСмотреть в каталоге →Коллекторная группа делает одну простую вещь: раздаёт теплоноситель по петлям так, чтобы в каждую попадало столько, сколько ей положено по длине и по нагрузке. Без балансировки вода уходит в короткую петлю, потому что там меньше сопротивление, и в итоге у вас тёплая прихожая на пять метров и холодная гостиная на сто.
Что понадобится

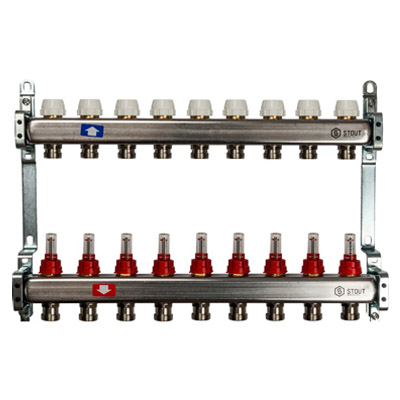

- Коллекторная группа на нужное число выходов: расходомеры 0–5 л/мин на подаче, термостатические вентили с колпачками на обратке.
- Насосно-смесительный узел, если это тёплый пол: термоголовка на 20–55 °C, байпас, свой насос.
- Шкаф. Внутренний или наружный, но обязательно с запасом по глубине.
- Евроконусы под ваш диаметр трубы: 16×2,0 и 20×2,0 — разные, перепутать легко.
- Воздухоотводчики и сливные краны на обе гребёнки.
- Кронштейны, гофра для защиты трубы на выходе из стяжки, маркировка на петли.
Число выходов берите с запасом на один. Добавить петлю потом — это переделка всей гребёнки, а лишний выход просто закрывается заглушкой и ждёт своего часа. Готовые группы с расходомерами лежат в разделе коллекторов и коллекторных групп, а под тёплый пол берут комплект из коллекторных групп для тёплых полов — там смесительный узел уже подобран под гребёнку и не придётся считать присоединительные размеры.
Весь раздел «Коллекторы и коллекторные группы» — цены и наличие
Считаем петли до монтажа
Длина одной петли трубой 16 мм — до 90–100 метров, трубой 20 мм — до 120, и это не рекомендация из вежливости, а предел, за которым насос перестаёт продавливать контур и дальний конец петли становится холодным. Сто квадратов с шагом 150 мм — это примерно 670 метров трубы, то есть семь-восемь петель, а не три длинных. Петли делайте примерно одинаковыми: если самая короткая и самая длинная различаются больше чем в полтора раза, сбалансировать их толком не выйдет, сколько вентиль ни крути.
Расход считается просто. Литры в минуту равны мощности петли в ваттах, умноженной на 0,86, делённой на перепад температур и на 60. Петля на 1000 Вт при перепаде 5 градусов просит 2,9 л/мин, при перепаде 10 — полтора. Эти цифры запишите на бумажке и повесьте в шкафу: через год вы их не вспомните, а следующий мастер скажет спасибо.
Сборка по шагам
- Повесьте шкаф так, чтобы низ гребёнки был выше уровня стяжки сантиметров на 30–40. Иначе труба выходит из пола с изломом.
- Соберите группу на верстаке, а не в шкафу. Подтягивать американки в узком коробе неудобно, и там же обычно и срывают резьбу.
- Определите подачу и обратку. Расходомеры ставят на ту гребёнку, которая идёт от котла, вентили с колпачками — на возврат. Перепутаете местами — расходомер покажет ерунду.
- Заводите петли снизу через гофру, режьте трубу строго перпендикулярно, снимайте фаску и обязательно калибруйте конец.
- Затягивайте евроконус на две трети оборота после соприкосновения, ключом, а не на глаз. Перетянутый евроконус даёт течь так же уверенно, как недотянутый.
- Маркируйте каждую петлю прямо при подключении: комната, длина, расчётный расход. Скотч и маркер стоят ноль, а экономят полдня.
- Опрессуйте контуры до заливки стяжки: 6 бар на сутки, и стяжку заливайте с трубой под давлением 3 бара.
Настройка расхода
Балансировка делается на прогретой системе, когда котёл и насос отработали хотя бы час, а не на холодной воде, потому что холодный теплоноситель гуще и расходомер покажет вам чужие цифры. Снимите с расходомера защитный колпачок, открутите все контуры полностью, запустите насос и посмотрите, что показывают поплавки. Скорее всего, картина будет кривая: короткие петли заберут по 4 л/мин, длинные останутся на одном.
Дальше зажимайте расходомеры коротких петель до расчётных значений, идя от самой шустрой к самой медленной. Через полчаса повторите круг. Контуры влияют друг на друга, и с первого прохода расход не выставляется никогда — обычно нужно три-четыре круга и ещё один на следующий день. Терпение.
Проверка по факту простая: пощупайте обратку каждой петли рукой. Перепад между подачей и обраткой на тёплом полу должен быть 5–10 градусов, и на ощупь все обратные трубки будут примерно одинаково тёплыми. Если одна ледяная, а вторая горячая — вы недокрутили.
Сервоприводы
Термоголовки на обратке заменяют сервоприводами, когда в комнатах стоят термостаты. Приводы бывают нормально закрытые и нормально открытые: NC без питания перекрывает контур, NO — держит его открытым. Для пола обычно берут NC. Ход у привода около 4 мм, встаёт он на вентиль через переходное кольцо, и первую минуту после подачи питания привод молчит — это не брак, а прогрев воскового элемента. Сервоприводы и переходники подбирают строго под марку гребёнки, потому что резьба у всех своя.
Ошибки, которые видно сразу
Первая и самая частая — перепутанные подача с обраткой. Расходомер в этом случае живёт вверх ногами, поплавок болтается, а расход вы читаете по фантазии. Вторая — забытый защитный колпачок на расходомере: колпачок надо снять при настройке и надеть обратно после, иначе поплавок со временем закиснет. Третья — петля длиной 140 метров, которую тянули, чтобы не докупать вторую бухту.
Ещё встречается стяжка, залитая по трубе без давления, и это мина замедленного действия: незамеченный прокол проявится, когда пол уже под плиткой. Отдельная классика — шкаф, в который группа не влезла по глубине из-за смесительного узла, и его ставят рядом на стену. Меряйте до покупки. Готовые коллекторные шкафы идут стандартных типоразмеров, и глубину смотрят по самой выступающей детали, а не по гребёнке.
Частые вопросы
Какой длины делать петлю тёплого пола?
Трубой 16 мм — до 90–100 метров, трубой 20 мм — до 120. Меньше 40 метров тоже плохо: такую петлю почти невозможно сбалансировать, она забирает воду у соседей. Оптимум для 16-й трубы — 70–90 метров.
Нужны ли расходомеры или хватит обычных вентилей?
Если петля одна-две и они одинаковые — хватит вентилей. От трёх петель разной длины расходомеры окупаются в первый же день: без них балансировка превращается в гадание по тёплым пяткам, а с ними вся настройка занимает вечер.
Можно ли собрать коллектор из тройников?
Технически можно, на практике не надо. Гребёнка из тройников даёт разное сопротивление на ближних и дальних выходах, регулировать её нечем, а сэкономите вы пару тысяч и потеряете возможность что-либо настроить.
Почему после заливки стяжки пол греет пятнами?
Три причины по частоте: расход не выставлен, в петле остался воздух, шаг укладки взят 300 мм вместо 150. Сначала стравите воздух через сливной кран, пропуская петли по одной, потом балансируйте, и только потом ищите виноватых.
Сколько выходов брать у коллектора?
Считайте по числу контуров и добавьте один про запас. Дорастить гребёнку потом — это переборка всего узла, а свободный отвод просто закрывается заглушкой до лучших времён. На сотню квадратов с шагом 150 мм выходит семь-восемь веток, значит коллектор берут на восемь-девять.
На какой высоте вешать коллекторный шкаф?
Ставьте так, чтобы низ гребёнки поднялся над стяжкой на 30–40 см. Ниже — и труба выйдет из пола с изломом, а в изломе её пережмёт. Глубину короба меряйте по самому выпирающему элементу, обычно по смесительному узлу, а не по плоскости самих отводов.
Чем и на сколько опрессовывать петли перед стяжкой?
Воздухом или водой на 6 бар, выдержка сутки — стрелка манометра стоять должна намертво. Заливку ведут, оставив в контуре 3 бара: прокол от мастерка тогда выдаст себя сразу. Залитая без давления труба прячет возможную протечку прямо под плитку.
Почему нельзя тянуть один длинный контур на всю комнату?
Свыше 90–100 метров трубой 16 мм насос не продавит, и хвост ветки остынет. Вдобавок гигантскую петлю не согласуешь с короткими соседями по расходу. Площадь в 100 квадратов режут на семь-восемь примерно равных участков, а не на три длинных.
Как рассчитать поток по каждой ветке?
Литры в минуту равны мощности контура в ваттах, умноженной на 0,86 и делённой на перепад температур и на 60. Ветка на 1000 Вт при перепаде 5 °C просит 2,9 л/мин, при 10 °C — полтора. Выпишите числа на бумажку и приклейте внутри шкафа.
Расходомеры ставят на подачу или на возврат?
Поплавковые расходомеры — на подающую гребёнку от котла, термостатические вентили с колпачками — на обратный коллектор. Перепутаете стороны — поплавок повиснет вверх ногами и наврёт. Направление подачи определяют заранее, по потоку от циркуляционного насоса.
Одна петля не проливается после заливки — что делать?
Сначала проверьте, открыт ли её расходомер и вентиль на обратке: чаще всего просто забывают снять транспортный колпачок или контур заперт сервоприводом. Дальше гоните воду по одной этой петле, перекрыв остальные, — обычно её запирает воздушная пробка, и она выходит через сливной кран. Если и в одиночку не идёт, петля пережата на выходе из стяжки или забита мусором, а это уже вскрытие пола.
Как понять, что поток выставлен правильно?
Пощупайте возврат каждой ветки ладонью: перепад между подачей и обраткой на тёплом полу держится 5–10 °C, и все обратные трубки греют примерно ровно. Одна ледяная, другая горячая — недожали. Точный контроль даёт поплавок, замерший на расчётной отметке.
Балансировать на холодной или прогретой системе?
Исключительно на прогретой, когда котёл с насосом отработали час и больше. Холодная вода гуще, и поплавок покажет чужие цифры. Скиньте колпачки, распахните все ветки, пустите циркуляцию и поджимайте короткие контуры до нормы, круг за кругом.
Зачем ставить насосно-смесительный узел?
Тёплому полу нужно 35–45 °C, а котёл выдаёт 60–80. Смесительная группа с термоголовкой подмешивает возврат в подачу и удерживает нужный градус, а встроенный насос гоняет контуры. Без узла пол либо перегреется и лопнет стяжка, либо останется чуть тёплым.
Нормально закрытый или нормально открытый сервопривод?
Под тёплый пол обычно берут нормально закрытый: без питания NC глушит контур, по сигналу термостата открывает. Ход штока около 4 мм, и первую минуту после подачи тока привод молчит — прогревается восковой патрон, это не дефект. Резьбу подбирайте под марку гребёнки.
Можно ли уложить контуры разной длины?
Можно, но разрыв между самым коротким и самым длинным контуром нельзя раздувать больше чем в полтора раза, иначе вентиль их не уравняет. Когда планировка не даёт сделать петли равными, короткую компенсируют: поджимают её расходомером сильнее либо добавляют пару лишних витков, чтобы подтянуть сопротивление к длинной. При разнице свыше двух раз честнее развести такие комнаты на отдельные контуры.
