Коротко. Под словом «теплообменник Electrolux» прячутся три разных узла. У котлов GCB 24 Basic X и Basic Space это битермический блок с четырьмя патрубками, артикул AA10070030, у Hi-Tech первичный медный плюс вторичный пластинчатый на 16 пластин AA10110003, у газовых колонок GWH 265/275/285 и Nano Plus 2.0 медный змеевик над горелкой, который чаще всего рвёт мороз. Признаки замены: течь по трубкам, зелёные окислы на меди, свист и ошибка E2 на котле при чистых батареях. Промывка лимонной кислотой помогает, пока узел не течёт; треснувший змеевик колонки и битермик после третьей промывки меняют целиком. Подбор идёт по шильдику и по числу патрубков, а не по слову на панели.

Теплообменник котла Electrolux GCB: битермик Basic X, пластины Hi-Tech, платформа Quantum

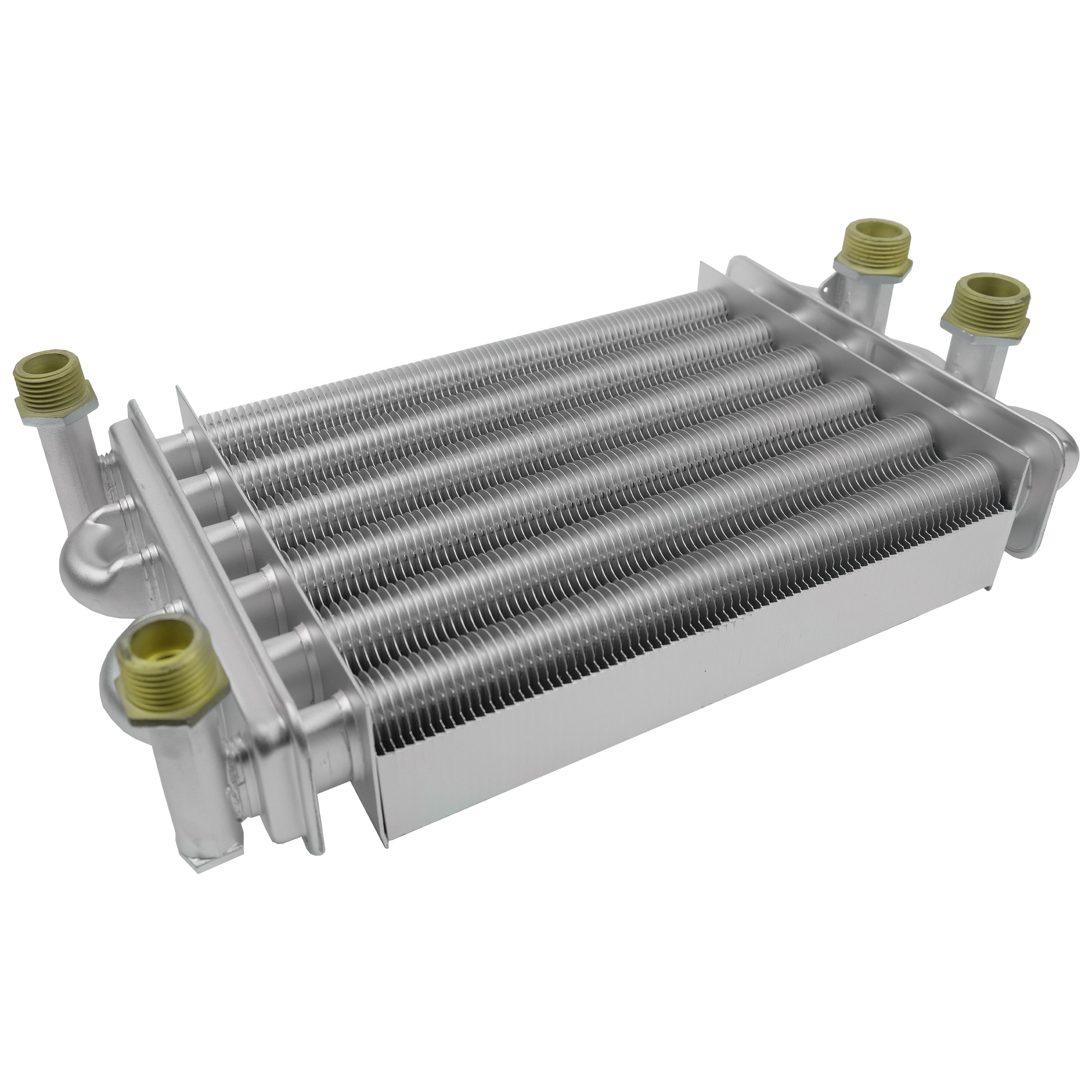

Basic X и Basic Space идут на одном узле. Заводской номер AA10070030, он же встречается как 10070030, AA07000019 и 7000019: четыре записи одной детали в разных каталогах. В магазине это битермический теплообменник Electrolux AA10070030. Перед заказом сверьте три вещи: число патрубков (четыре), их диаметр и расстояние между ними по старому узлу, мощность 24 кВт с шильдика. У теплообменника Electrolux этой серии посадка своя, и «похожий» битермик от Ariston или Biasi встанет по патрубкам, а по крепёжным ушам может не сойтись.

Hi-Tech сложнее. Вторичный блок на 16 пластин под номером AA10110003 в каталоге объединён с аналогами для Ariston, Beretta, Biasi и Ferroli: вторичный теплообменник 16 пластин AA10110003. Первичный медный теплообменник котла Electrolux Hi-Tech в каталоге подписан номером 998619, и тут внимание: под этим номером две карточки, первичный MHE15 и битермический. Считайте патрубки.

Таблица подбора: модель, узел, артикул, как проверить

Строки по колонкам заслуживают пояснения. Змеевики разной производительности отличаются шириной и числом рёбер, а иногда и посадкой патрубков, так что купить теплообменник Электролюкс 275 на замену узлу от 285 по принципу «похож» не выйдет. Проверяется линейкой за минуту.

Теплообменник газовой колонки Электролюкс 275, 285 и Nano Plus 2.0: как отличить и что заказывать

Родных карточек под змеевики колонок в каталоге нет, и честнее сказать это сразу. Теплообменник газовой колонки Электролюкс 275 или 285 мы подбираем под заказ по фото, потому что на рынке ходят три-четыре исполнения под одно и то же название, и отличаются они мелочами, которые решают всё. Что снять на телефон перед запросом: шильдик целиком, змеевик спереди с линейкой по ширине камеры, патрубки с линейкой по расстоянию между ними, крепёжные уши. Пять минут, и подбор перестаёт быть лотереей.

На что смотреть самому. Ширина камеры сгорания: у 10-литровых она заметно уже, чем у 14-литровых. Число рядов трубки: один ряд у простых серий, два у NanoPro. Сторона входа холодной воды: справа или слева, если стоять лицом к аппарату. Бобышка под термостат перегрева на трубке: у Nano Plus 2.0 она есть, у части старых 265 её нет, и датчик держится хомутом. Теплообменник Electrolux GWH 10 NanoPlus 2.0 и змеевик от GWH 265 ERN внешне близки, но крепёж и посадка патрубков у них разные, ставить один вместо другого не стоит.

Про Ballu и Royal Thermo. Если ремонт не окупается (аппарату больше десяти лет, змеевик паян дважды), смотрите замену целиком в разделе газовые колонки, там та же производительность 10–14 л/мин.

Замена по шагам и ошибки, которые видно потом

Первая: перепутанные вход и выход на змеевике, вода идёт против расчётного направления, и колонка греет хуже. Вторая: уплотнительная паста вместо прокладок, через месяц течь. Третья: новый теплообменник в котёл без промывки системы, и старая грязь из радиаторов забивает его за сезон. Четвёртая: замена при живой причине, когда в накипи виновата вода жёстче 4 мг-экв/л без фильтра, и через два года всё повторяется. Датчик перегрева и NTC на новый узел переносят со старого, но если сгорели и они, подбор в разделе датчики для котлов. Что ещё уходит под замену вместе с узлом, разобрано в обзоре запчастей для котлов и колонок Electrolux.

Частые вопросы

Теплообменник Электролюкс 285 и 275: это одна деталь?

Нет, хотя выглядят похоже. Теплообменник газовой колонки Электролюкс 285 шире, чем у 275, у него больше рёбер, и змеевик от младшей модели встанет только с зазорами по бокам, через которые пламя уйдёт мимо трубки. Сверяйте ширину камеры с линейкой и число рёбер по старому узлу. Купить теплообменник Электролюкс 275 вместо 285 «потому что был в наличии» одна из частых ошибок, после которой колонка греет хуже, а рёбра п.

Теплообменник Electrolux GWH 10 NanoPlus 2.0 потёк после зимы: паять или менять?

Разморозка рвёт медь не в одном месте: видимая трещина одна, а микротрещин по длине трубки несколько, и после пайки первой через неделю течёт вторая. Паять имеет смысл только там, где течь механическая, от удара или перетёртой трубки. Змеевик под 10 л/мин стоит сопоставимо с выездом мастера, поэтому арифметика простая.

Купить теплообменник для газового котла Электролюкс Basic X можно только оригинал?

Битермик AA10070030 выпускают несколько итальянских заводов, и аналог отличается от оригинала маркировкой на коробке, а не медью. Проверять при покупке: четыре патрубка, диаметр и шаг между ними как у старого, положение крепёжных ушей. Отдельно уточняйте, идут ли в комплекте уплотнительные кольца: если нет, берите сразу, старые повторно не ставят.

Свистит теплообменник котла Electrolux при разборе горячей воды, но ошибок нет.

Не ждать. Свист это накипь во внутренней трубке битермика, и дальше будет E8, потом E2. На этой стадии узел ещё моется лимонной кислотой, промывка занимает час и обходится в разы дешевле замены. Через год после свиста обычно уже течь по швам, и вариант остаётся один. Заодно посмотрите фильтр на входе холодной воды и жёсткость: без умягчителя на воде 5–7 мг-экв/л битермик зарастает за два сезона.

Теплообменник Электролюкс Нано Плюс 2.0 чем отличается от старого NanoPlus?

Маркетинг говорит про медь без свинца в припое, а для подбора важнее другое: у Nano Plus 2.0 своя посадка патрубков и бобышка под термостат перегрева прямо на трубке. Старый змеевик GWH 265 ERN NanoPlus держит датчик хомутом и по крепёжным ушам не совпадает. Так что при заказе называйте полное имя с шильдика, включая «2.0», а не одни литры.

Теплообменник Electrolux GWH 350 RN и GWH 14 NanoPlus 2.0 взаимозаменяемы?

Смотрите крепёжные уши и сторону входа воды. Змеевик на 14 л/мин самый тяжёлый в линейке, снимать его лучше вдвоём, чтобы не погнуть рёбра о корпус. И проверьте перед заказом, что причина в нём: на 14-литровых аппаратах напор горячей чаще падает из-за забитого фильтра водяного узла, чем из-за самого радиатора.

Смежные разборы: Промывка теплообменника газового котла своими руками, Запчасти для газового котла: подбор по модели и результату диагностики.

Источники и применимость

Сведения сверены 8 сентября 2026 года. Инструкции относятся к указанным исполнениям; это не таблица взаимозаменяемости всех моделей бренда. Для ремонта используют документ своего аппарата.

• Electrolux GCB 24 Basic X i / X Fi — руководство изготовителя. Копия инструкции у продавца ВсеИнструменты; коды на с. 11–13.
