Зоны отопления в доме. Как грамотно распределить тепло

Зоны отопления в доме. Как грамотно распределить тепло

Зонирование отопления — это разделение дома на участки со своей температурой: спальни 18–20 °C, гостиная 21–22 °C, санузел 24 °C, нежилые помещения 14–16 °C. Реализуется тремя способами: термоголовками на радиаторах, коллекторной разводкой с сервоприводами и отдельными контурами с собственными насосами. Экономия за сезон — 10–20 %, потому что каждый градус снижения даёт 5–6 % расхода.

Зачем делить дом на зоны

Дом не греется равномерно. Южная сторона в солнечный день набирает 2–3 °C сама, северные комнаты теряют тепло быстрее, а спальня при 22 °C мешает спать. Одна общая уставка на весь дом означает, что где-то жарко, где-то холодно, а котёл работает по самой холодной комнате.

Зонирование решает это на уровне гидравлики. Каждая зона получает свой расход и свою температуру, а котёл держит общую подачу по погодной кривой. Итог — ровный комфорт и меньший расход. Считается просто.

Экономия набегает из двух источников: снижение температуры в нежилых зонах и ночное снижение в спальнях. Каждый градус — это 5–6 % расхода за сезон, и разница между «21 °C везде» и зонами с 16–22 °C выходит в те самые 10–20 %.

Смежный раздел каталога: Водяной тёплый пол.

Три способа зонирования и что они стоят

Термоголовки на радиаторах — самый дешёвый вариант. Головка держит комнату с точностью ±0,5 °C и закрывает подачу, когда солнце уже нагрело помещение. Минус: она не управляет котлом, поэтому при закрытых головках насос гоняет воду по кругу через байпас.

Коллекторная разводка с сервоприводами — рабочий вариант для нового дома. На каждую зону свой контур от гребёнки, сервопривод закрывает его по команде комнатного термостата. Привод потребляет 2–3 Вт и закрывается за 2–4 минуты, это учитывают при настройке гистерезиса.

Отдельные контуры с насосами и смесительными узлами нужны там, где температуры принципиально разные: радиаторы 60–70 °C и тёплый пол 35–45 °C нельзя питать напрямую от одной ветки. Узел смешивания обязателен, иначе стяжка перегреется и покрытие поведёт.

Как распределить температуру по комнатам

Рабочая схема для дома: спальни 18–20 °C, гостиная 21–22 °C, кухня 20 °C (там греет техника), санузел 24 °C, коридор и кладовые 16–18 °C, гараж и тамбур 12–14 °C. Ниже 12 °C опускать нельзя там, где проходят водяные трубы.

Мощность приборов считают по каждой зоне отдельно: 100 Вт на квадрат при потолке до 3 метров, плюс 20 % для угловой комнаты, плюс 15 % за второе окно, плюс 30 % за панорамное остекление. Санузел считают с запасом, потому что там нужна более высокая температура.

Балансировку делают после запуска. На каждом приборе добиваются разницы подачи и обратки 8–12 °C, а на петлях тёплого пола выставляют расход по расчёту: ветка 1000 Вт при перепаде 5 °C требует 2,9 л/мин.

Отдельный вопрос — санузел и его тёплый пол. Там держат 24 °C воздуха и до 33 °C поверхности пола под плиткой, и это единственная зона, где высокая температура оправдана. Спальню наоборот держат прохладной: 18–19 °C ночью.

Типовые ошибки зонирования

Первая — термоголовки на всех радиаторах без байпаса и без управления котлом. Когда все головки закрылись, насос работает в тупик, растёт давление и шумит система. Лечится байпасом с перепускным клапаном или частотным насосом с режимом постоянного перепада.

Вторая — датчик термостата в неудачном месте. Прибор на наружной стене, у окна или над радиатором меряет что угодно, кроме температуры комнаты. Правильное место — внутренняя стена, высота 1,2–1,5 м, вдали от сквозняка и прямого солнца.

Третья — смешивание контуров с разной температурой без узла подмеса. Тёплый пол от радиаторной ветки напрямую — это перегретая стяжка, поведённое покрытие и трещины. Узел стоит дешевле переделки пола.

Смежные разборы: Теплоноситель для отопления: какой антифриз выбрать, Как выбрать радиатор отопления для дома.

Частые вопросы

Сколько градусов ставить в спальне и гостиной

Рабочий ориентир: спальни 18–20 °C, гостиная 21–22 °C, санузел 24 °C, коридор и кладовые 16–18 °C. Ночное снижение в спальне на 2–3 °C улучшает сон и экономит около 5 % расхода за сезон. Опускать ниже 15 °C в жилых комнатах смысла нет: утренний прогрев съедает сэкономленное, особенно в доме с тёплыми полами и их инерцией.

Можно ли зонировать дом термоголовками без коллектора

Можно, и для готового дома это самый дешёвый путь. Головка держит комнату в пределах половины градуса и стоит недорого. Два условия: в системе должен быть байпас с перепускным клапаном или насос с постоянным перепадом, иначе при закрытых головках насос работает в тупик. И хотя бы один радиатор оставляют без головки — он играет роль гидравлического резерва.

Нужен ли отдельный термостат в каждой комнате

Только при коллекторной разводке с сервоприводами: там термостат реально управляет своим контуром. При тройниковой разводке комнатный термостат один, обычно в гостиной, а по комнатам работают термоголовки на радиаторах. Ставить несколько термостатов в тройниковой системе бессмысленно: они будут конфликтовать, управляя одним и тем же котлом.

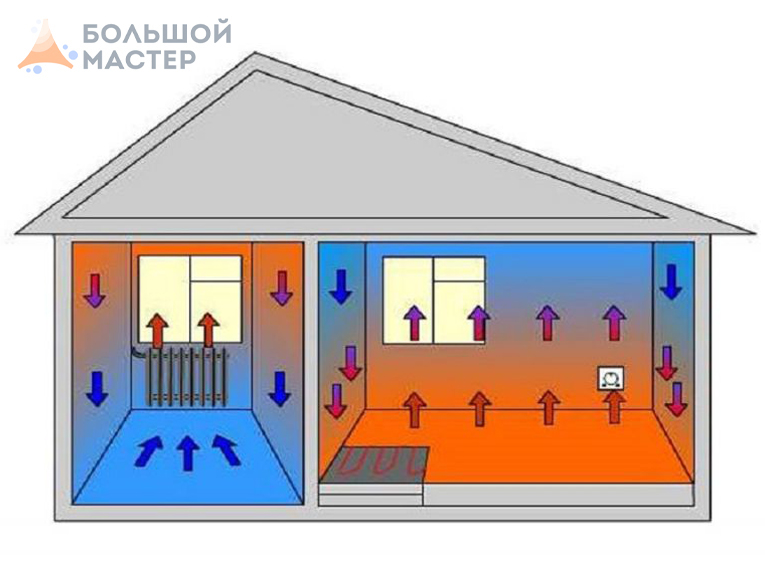

Как совместить тёплый пол и радиаторы

Через насосно-смесительный узел: радиаторы получают 60–70 °C напрямую от котла, пол — 35–45 °C после подмеса обратки. Узел ставят на коллектор тёплого пола, он держит температуру термостатическим клапаном и имеет собственный насос. Питать пол напрямую от радиаторной ветки нельзя: перегрев стяжки ведёт покрытие и разрушает саму плиту через несколько циклов.

Сколько экономит зонирование на самом деле

10–20 % расхода за сезон, и почти вся экономия приходится на нежилые зоны и ночное снижение. Каждый градус уставки — это 5–6 % расхода, поэтому переход с общих 21 °C на схему «16 °C в кладовой, 18 °C ночью в спальне, 22 °C в гостиной» даёт заметный эффект. Автоматика при этом окупается за два-три сезона, а комфорт улучшается сразу.

Где ставить датчик комнатного термостата

На внутренней стене, на высоте 1,2–1,5 метра от пола, вдали от радиатора, сквозняка и прямого солнца. Худшие места — над батареей, у входной двери и на наружной стене: прибор там меряет что угодно, кроме реальной температуры комнаты. Для тёплого пола дополнительно ставят выносной датчик в гофре между петлями на глубине 30–50 мм с ограничением 27–29 °C для ламината.
