Циркуляционный насос котла: шумит, не крутится, течёт — что делать

Циркуляционный насос котла: шумит, не крутится, течёт — что делать

Коротко. Циркуляционный насос котла сдаётся тремя способами: заклинивает вал после летнего простоя (мотор гудит, греется, вибрации нет), изнашиваются втулки и появляется вой на третьей скорости, либо мокнет стакан ротора и вода капает на плату. В настенных котлах стоит Grundfos UPS 15-50, Grundfos 15-60 на 110 Вт, Wilo KSL 15/5-3C на 82 Вт или KSL 15/6-3C, реже аналоги Alco и Duca. Монтажная длина у них общая, 130 мм, гайка на один дюйм, а вот направление вращения разное, и подбор рушится чаще всего именно на нём. Проверка занимает четверть часа: провернуть вал отвёрткой через центральную пробку, замерить 220 В на разъёме при запросе тепла, прозвонить обмотку и ёмкость конденсатора 2,5 мкФ. Примерно в половине выездов хватает нового ротора, а не головы целиком.

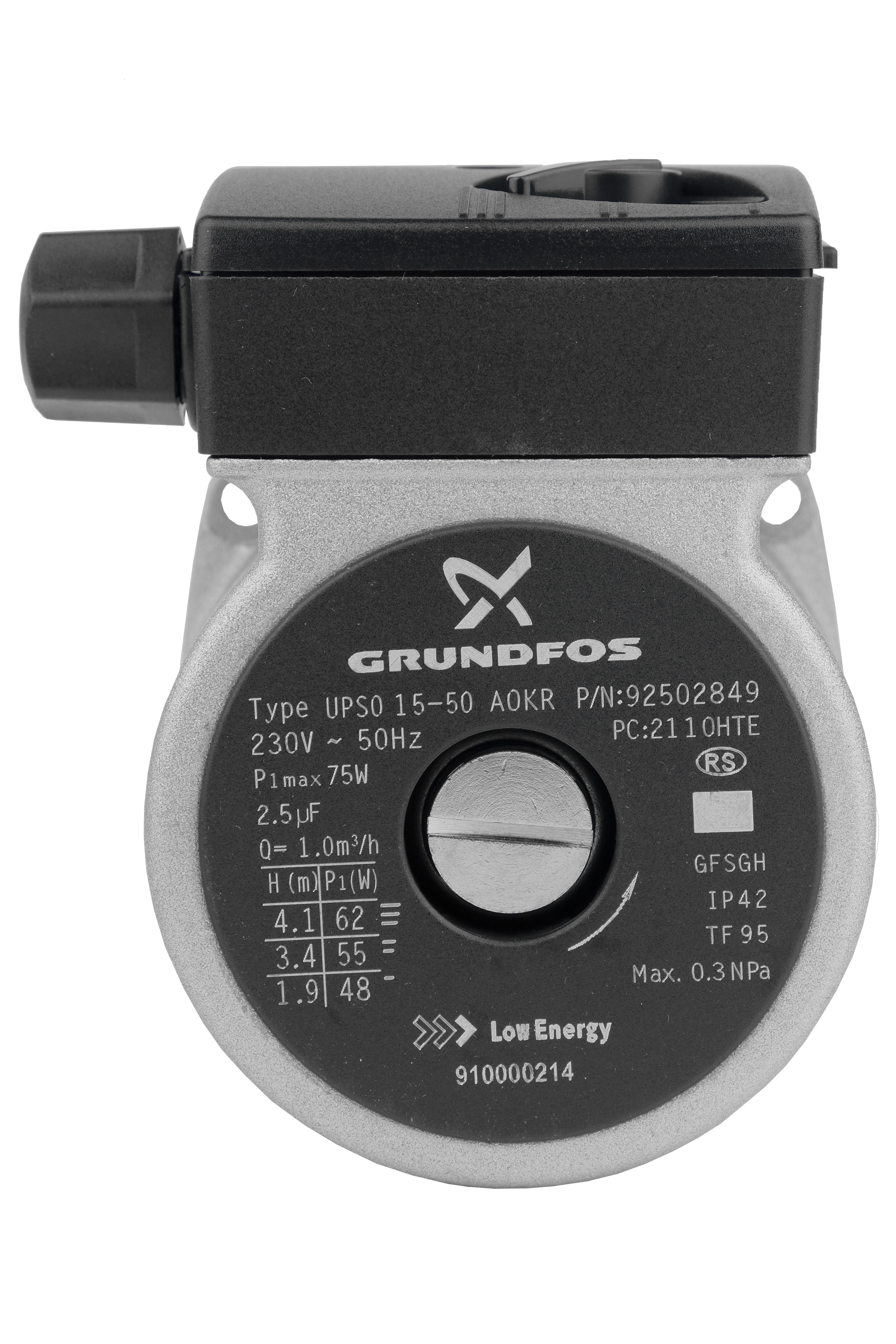

двигатель Grundfos UPS 15-50, против часовой стрелки

Помпа гудит, а батареи холодные: с чего начинать

Сначала отделите отказ мотора от воздуха и низкого давления, иначе поменяете исправный узел зря. При 0,3–0,5 бар на манометре котёл не стартует вообще: реле давления воды выкинет свой код раньше. Подпитайте систему до 1,2–1,5 бар на холодную.

Дальше приложите ладонь к корпусу мотора через минуту после запроса тепла. Ровный гул без вибрации, корпус греется: вал стоит, ротор закис. Вибрация есть, а обратка холодная: воздух в улитке или сорвана крыльчатка. Корпус холодный, значит питание не приходит, и виноват не мотор, а плата или разъём. Разбор по брендам есть в статьях про насос котла Baxi и помпу Buderus U072 и Bosch Gaz 6000.

Как снять циркуляционный насос с газового котла и не залить плату

Как снять циркуляционный насос с газового котла, спрашивают чаще, чем как его проверить, и обычно уже после того, как разлили ведро воды на электронику. Порядок такой: обесточить, слить, и только потом крутить винты. Вилку из розетки, не кнопку на панели.

Перекройте краны на подаче и обратке. Убедитесь, что давление не растёт: кран подпитки часто пропускает, и слить контур не выйдет, пока вы его не заглушите. Подставьте таз, откройте дренажный штуцер, спустите давление до нуля. Из улитки выйдет ещё около полулитра.

Голова держится на четырёх винтах под шестигранник или Torx. Открутили, потянули на себя, вынули вместе со стаканом ротора. Разъём питания снимается первым, иначе провода вырвут клемму. Кольцо прикипает: не ковыряйте отвёрткой по алюминию, поддевайте пластиковой картой. Двадцать минут.

Как подобрать циркуляционный насос для котла: напор, мощность, резьба

Какой циркуляционный насос подобрать для котла, решают четыре параметра, и все четыре снимаются с шильдика за минуту. Напор в метрах, это вторая цифра в маркировке, и в инструкции к котлу он указан в разделе с гидравлической схемой. Монтажная длина между гайками и диаметр резьбы: у всех моделей ниже это 130 мм и гайка на один дюйм. И самое коварное, направление вращения.

Подобрать циркуляционный насос для котла по одному напору не выйдет ещё и потому, что электронные головы вроде Wilo 12/6 HE управляются платой по сигналу, а не тремя фиксированными скоростями. Поставите вместо такого обычный мотор, и он будет молотить на одной скорости при закрытом трёхходовом клапане и греть обмотку. Ассортимент лежит в разделе двигатели и роторы циркуляционных насосов для котлов, там же фильтр по бренду.

Направление вращения: почему аналог гонит воду не туда

Направление читается по трём приметам. Стрелка на корпусе показывает ориентацию улитки. На шильдике стоят буквы CW или CCW. И самое надёжное: в наименовании позиции у нас направление написано словами, потому что от возвратов устали. Grundfos под котлы почти весь идёт против часовой, Wilo KSL по часовой, а Wilo TSL против. Вторая промашка: взяли голову помощнее, чтобы наверняка. Мотор на 110 Вт вместо 65 Вт греет реле на плате, рассчитанное на ток родного узла, и оно проживёт после такой замены сезон. Что дальше происходит с электроникой, видно по разделу плат для котлов.

Частые вопросы

Как понять, какой мотор стоит в котле, если шильдик стёрся

Сфотографируйте узел с трёх ракурсов: торец головы, клеммную коробку и стык с улиткой. По форме кожуха Grundfos и Wilo различаются сразу. Дальше нужны две цифры: монтажная длина между гайками (обычно 130 мм) и диаметр резьбы. Добавьте модель котла с таблички на нижней планке, и этого хватает в девяти случаях из десяти.

Что означает маркировка Wilo KSL 15/5-3C

KSL это серия для встраивания в котлы. Первое число, 15, означает условный проход DN15, то есть гайку на один дюйм. Второе, 5, это максимальный напор в метрах водяного столба при нулевом расходе. Цифра 3 говорит о трёх скоростях. По той же логике читаются KSL 15/6-3C и 15/7-3C: шесть и семь метров напора.

Можно ли отремонтировать насос газового котла своими руками

Частично да. Провернуть закисший вал, промыть улитку, заменить ротор, конденсатор и уплотнительное кольцо человек с мультиметром и набором шестигранников делает сам. Перемотка обмотки и вскрытие электронной головы смысла не имеют: работа выходит сопоставимой с новым узлом. Граница простая: гидравлику трогать можно, обмотку и электронику нет.

Подойдёт ли бытовой агрегат вроде «Ц 25-4 Вихрь» вместо котлового

Внутрь настенного котла нет. Модели с индексом 25 имеют присоединение в полтора дюйма и монтажную длину 180 мм, они физически не встанут на гидрогруппу под 130 мм и один дюйм. Плата вдобавок рассчитана на ток своего мотора. А для внешнего контура, тёплого пола или обвязки бойлера такой агрегат подходит, если совпали напор и расход.

Оригинальный Wilo или аналог Alco: есть ли разница

По гидравлике почти нет: Alco ALCO01 под Wilo KSL 15/5-3C выдаёт те же 82 Вт и пять метров напора, посадочные размеры совпадают. Отличия в ресурсе втулок, и проявляются они на третий-четвёртый сезон. Котлу пять лет и вы держите его ещё десять, берите оригинал. Аппарату двенадцать лет, аналог оправдан. По тому, что чаще берут на замену разницы в первый год не видно.

Что такое электроды уровня воды и при чём тут мотор

В части напольных и промышленных котлов вместо реле давления стоят электроды уровня: два стержня в рубашке, между которыми замыкается цепь через воду. Пока вода есть, сопротивление низкое, автоматика разрешает пуск горелки и помпы. Ушёл уровень, цепь разорвалась, всё встало. В настенных аппаратах такой схемы нет, уровень контролируют реле давления и датчик протока.

Смежные разборы: Запчасти для газового котла: подбор по модели и результату диагностики, Циркуляционный насос для отопления: 25-40 или 25-60.

Источники и применимость

Сведения сверены 8 сентября 2026 года. Инструкции относятся к указанным исполнениям; это не таблица взаимозаменяемости всех моделей бренда. Для ремонта используют документ своего аппарата.

• Baxi ECO Four — руководство, раздел 10. ECO Four; применимость по титульному листу и шильдику.
• Bosch Gaz 6000 W — инструкция 6720882240, 2022/05. Gaz 6000 W; таблицы неисправностей, с. 37–38.
