Манометр для отопления: как выбрать и куда его ставить

Манометр для отопления: как выбрать и куда его ставить

Манометр для отопления в частный дом берут так: радиальный, с нижним подключением, корпус 50–63 мм, резьба 1/4" или 1/2", шкала 0–4 бар при рабочем давлении 1,5–2 бар, класс точности 2,5. Монтируют его на группу безопасности котла и обязательно через трёхходовой кран, чтобы потом можно было проконтролировать ноль и снять прибор, не сливая систему. Всё остальное — нюансы, но вот эти пять параметров решают, будете вы видеть реальное давление или красивую картинку.

Диапазон: запас в 1,5–2 раза, и не больше

Главная ошибка при покупке звучит логично: «возьму 0–16 бар, чтобы наверняка хватило». Не хватит. Погрешность манометра считается не от показания, а от полной шкалы, и на приборе 0–16 бар класса 2,5 она составляет 0,4 бар в любой точке. Ваше рабочее давление 1,8 бар при такой погрешности превращается в диапазон от 1,4 до 2,2 — то есть манометр честно не отличает нормальную систему от той, где вот-вот сработает предохранительный клапан.

На шкале 0–4 бар те же 2,5% дают уже ±0,1 бар. Разница в цене — никакая, разница в пользе — принципиальная.

Правило простое: рабочая точка должна попадать примерно в середину шкалы, между одной третью и двумя третями. Отсюда и подбор:

• отопление частного дома, рабочее 1,5–2 бар — шкала 0–4 бар.
• система с предохранительным клапаном на 3 бар — тоже 0–4, край шкалы виден.
• водоснабжение с гидроаккумулятором, рабочее 2,5–4 бар — шкала 0–6 или 0–10.
• ввод в квартиру, где в стояке бывает 6 бар — 0–10, но лучше поставить редуктор.

Радиальный или осевой

Радиальный — это штуцер снизу, циферблат смотрит на вас, когда прибор вкручен в тройник на вертикальной трубе. Осевой — штуцер сзади, часто с монтажным фланцем, и он нужен, когда манометр утапливается в панель котла или в щит котельной. Для бытовой обвязки в девяти случаях из десяти нужен радиальный, и если вы сомневаетесь — берите его.

Корпус 50 мм уместен в тесноте, 63 мм читается с трёх метров и стоит столько же. Смотрите на место, а не на характеристики.

Резьба, на которой все спотыкаются

В котельных живут четыре типоразмера: М10×1 — родная резьба многих котлов, 1/4" — самый ходовой в группах безопасности, 3/8" и 1/2" — врезка в тройник на трубе. Метрическая М10×1 и дюймовая G1/4 внешне похожи настолько, что их регулярно путают в заказах, а закручиваются они по-разному: метрический штуцер уплотняется прокладкой по торцу, дюймовый цилиндрический — подмоткой по резьбе. Намотаете лён на М10×1 — получите закисшую пробку без герметичности.

Класс точности: 2,5 достаточно

Платить за класс 0,6 в котельной частного дома незачем: вы всё равно принимаете решения с шагом в полбара — подпитать, стравить, проверить бак. Прибор класса 1,0 при этом обойдётся в несколько раз дороже и требует бережного обращения, потому что от гидроудара его точность уезжает первой.

Манометр радиальный 0-4 бар 1/4" Ø50 с указателем предела давления Rommer RIM-0008-500408

255 ₽

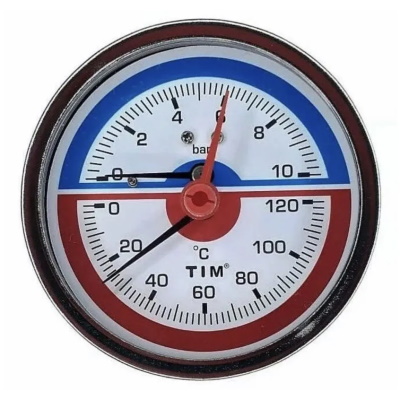

Термоманометр осевой Tim Y-80T 1/2" ДК80мм (0-120С)

716 ₽

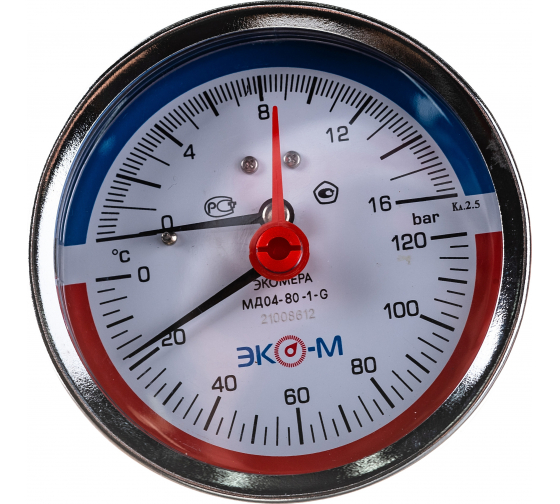

Термоманометр аксиальный Экомера МД04 G1/4 ДК 80мм(0-160°С), с переходником

1 090 ₽

Термоманометр радиальный 0-4 бар (0-120 °C) 1/2" Ø80 мм Afriso 63337

3 252 ₽

Весь раздел «КИП» — цены и наличие

Куда ставить

Первое и обязательное место — группа безопасности на подаче котла, где манометр стоит в компании автоматического воздухоотводчика и предохранительного клапана. Между котлом и группой не должно быть ни одного запорного крана: если кто-то его закроет, клапан перестанет защищать теплообменник, а манометр начнёт показывать давление в отсечённом куске трубы.

Дальше по полезности:

• До и после грязевика. Перепад больше 0,3–0,5 бар означает, что сетка забита, и это единственный честный способ узнать про засор, не разбирая фильтр.
• На гребёнке тёплого пола, до и после насосно-смесительного узла.
• На вводе водоснабжения после редуктора — увидите, работает редуктор или его давно продавило.
• Рядом с гидроаккумулятором, чтобы отслеживать точки включения и отключения реле давления.

А вот прямо на выходе циркуляционного насоса манометру не место: там пульсации и локальный подпор, стрелка дрожит и врёт. Отступите 5–10 диаметров трубы или поставьте демпферную петлю. Если дрожь никуда не девается, берите глицериновый прибор — залитый корпус гасит вибрацию, и это единственная ситуация, где он оправдан. В статичной системе глицерин не даёт ничего.

Трёхходовой кран: тот, который все пропускают

Трёхходовой кран для манометра — деталь размером с зажигалку, которая решает три задачи сразу: отсечь прибор и снять его, не сливая систему; сбросить манометр на атмосферу и посмотреть, возвращается ли стрелка на ноль; подключить контрольный прибор параллельно рабочему. Без него любая проверка превращается в слив половины контура ради железки ценой в пару обедов.

Проверка нуля занимает секунд десять. Поверните кран в положение сброса на атмосферу и смотрите: стрелка обязана лечь ровно на ноль. Легла на 0,3 — прибор врёт на эти 0,3 постоянно, и всё, что вы по нему делали последний год, было мимо. Меняйте, ремонту он не подлежит.

В частном доме официальная поверка манометров не требуется — это добровольное дело. В поднадзорной котельной прибор поверяют по паспорту, обычно раз в год или два, и трёхходовой кран там уже не пожелание, а требование. Заодно нанесите красную черту на отметке рабочего давления: взгляд на такой циферблат занимает полсекунды.

Термоманометр вместо двух приборов

Термоманометр показывает давление и температуру в одном корпусе, и на группе безопасности это удобно: одно отверстие, один прибор, обе цифры рядом. Минус в том, что температуру он меряет штоком или капилляром прямо в потоке и делает это грубовато — плюс-минус пара градусов. Для контроля подачи этого хватает, для настройки погодозависимой автоматики — нет. Готовые термоманометры берут на котёл, а на гребёнку и на фильтры ставят раздельные манометры.

Частые ошибки монтажа

• Затягивать за корпус вместо ключа за грань штуцера. Механизм внутри срывается, стрелка после этого живёт своей жизнью.
• Ставить без трёхходового крана. Экономия на детали, из-за которой прибор потом не меняют годами.
• Мотать лён на метрический конус М10×1. Уплотняет там прокладка.
• Вешать манометр на обратку и сравнивать его показания с котловым. Разница в 0,1–0,2 бар — это гидравлика, а не поломка.
• Брать шкалу «с большим запасом». Мы уже посчитали, чем это кончается.

Частые вопросы

Какое давление в системе считать нормальным?

На холодной системе двухэтажного дома — 1,2–1,5 бар, при нагреве до рабочей температуры стрелка уходит к 1,8–2,2 бар, и это норма. Если при нагреве давление улетает к 2,5–3 бар и клапан начинает капать, у вас мал или спущен расширительный бак. Если давление медленно падает от недели к неделе — ищите утечку или подпитывайтесь вручную.

Манометр показывает ноль, а система работает. Что это?

Три версии по частоте: закрыт трёхходовой кран, забит окалиной подводящий штуцер, умер сам прибор. Проверяется за минуту — поверните кран и посмотрите, дёргается ли стрелка вообще.

Можно ли поставить котловой манометр на водоснабжение?

Физически да, практически бессмысленно: шкала 0–4 бар на вводе, где бывает 6, упрётся в ограничитель и погнёт стрелку. Для воды нужен свой диапазон, и котловые приборы лучше оставить котлу.

Стрелка дрожит — прибор бракованный?

Скорее всего, нет. Дрожь означает пульсации: манометр стоит вплотную к насосу или к реле давления. Перенесите его дальше по трубе, добавьте демпферную петлю, а если конструктив не позволяет — поставьте глицериновый. Остальные позиции по контрольно-измерительным приборам подбирают по тому же принципу: диапазон под задачу, а не «чтобы с запасом».

Какая резьба у манометра для группы безопасности?

Чаще всего 1/4" — самый распространённый типоразмер в готовых группах безопасности. Реже попадается М10×1, родная для ряда котлов, и её легко спутать с дюймовой G1/4. Уплотняются они по-разному: метрическую сажают на прокладку по торцу, дюймовую — на подмотку по резьбе.

Чем термоманометр лучше обычного манометра?

Он выводит давление и температуру разом — удобно на группе безопасности, где иначе пришлось бы сверлить два гнезда под резьбу. Расплата в том, что температуру он снимает штоком приблизительно, плюс-минус пара градусов. Для контроля подачи этого хватает, для настройки погодозависимой автоматики — уже нет.

Нужен ли трёхходовой кран, если давление и так видно?

Обязателен, и это деталь, на которой экономят напрасно. Кран даёт снять прибор без слива системы, сбросить его на атмосферу и удостовериться, что стрелка вернулась на ноль, подключить рядом контрольный прибор. Без него замена железки превращается в опустошение половины контура.

Когда реально нужен глицериновый манометр?

Только там, где стрелку трясёт от пульсаций: вплотную к насосу или к реле давления. Залитый глицерином корпус гасит вибрацию, стрелка перестаёт плясать, и шкала снова читается. В спокойной статичной системе глицерин не даёт ничего, а обходится дороже — деньги на ветер.

Какой класс точности брать для дома?

2,5 — и не сомневайтесь. На диапазоне 0–4 бар это погрешность ±0,1 бар, чего достаточно для любых бытовых решений: подпитать, стравить воздух, перепроверить бак. Класс 1,0 и точнее нужен поверочным эталонам, стоит втридорога и первым теряет точность от гидроудара.

Как проверить, врёт прибор или нет?

Через трёхходовой кран. Поверните его в положение сброса на атмосферу и следите за стрелкой: она обязана лечь ровно на ноль. Осела на 0,3 — значит, врёт на эти 0,3 постоянно. Ремонту такой прибор не подлежит: ни подстройка, ни калибровка тут не спасут, только замена. Вся проверка занимает секунд десять.

Осевой или радиальный манометр для настенного котла?

Если циферблат утоплен в панель котла или в щит котельной — берите осевой, у него штуцер сзади. Для рядовой обвязки на вертикальной трубе годится радиальный, штуцер снизу, лицо смотрит на вас. В девяти бытовых случаях из десяти выручает именно радиальный.

Манометр запотел изнутри — это брак?

Скорее разгерметизация корпуса: под стекло затянуло влагу, и при перепаде температур она оседает росой. У сухого исполнения это повод заменить, у глицеринового бывает лёгкое помутнение жидкости от возраста. На точность запотевание почти не влияет, но разглядеть шкалу мешает изрядно.

Обязательна ли поверка манометра в частном доме?

Нет. В частном доме дело добровольное, поверять железку никто не заставит. А вот в поднадзорной котельной его сверяют по паспорту, обычно раз в год-два, и трёхходовой кран там уже не пожелание, а требование. Дома проще раз в сезон самому проверить ноль.

Можно ли ставить манометр на обратку котла?

Можно, для контроля перепада это даже полезно. Только не удивляйтесь, что он покажет на 0,1–0,2 бар меньше котлового: это гидравлическое сопротивление контура, а не поломка. Сопоставлять показания двух точек имеет смысл, помня про эту законную разницу.

Почему нельзя брать шкалу 0–16 бар «с запасом»?

Потому что погрешность отсчитывается от всей шкалы, а не от текущей цифры. На приборе 0–16 класса 2,5 это ±0,4 бар, и рабочие 1,8 бар расплываются в туманные 1,4–2,2. Инструмент перестаёт отличать норму от аварии. Рабочая точка обязана лежать в середине диапазона.

Что творится со стрелкой при завоздушенной системе?

Она подрагивает и скачет на ходу насоса, а давление порой проседает ниже нормы, ведь воздух сжимаем, а вода нет. Спустите пузыри через автоматический воздухоотводчик и краны Маевского, поднимите напор до 1,2–1,5 бар на холодную — и колебания улягутся.
