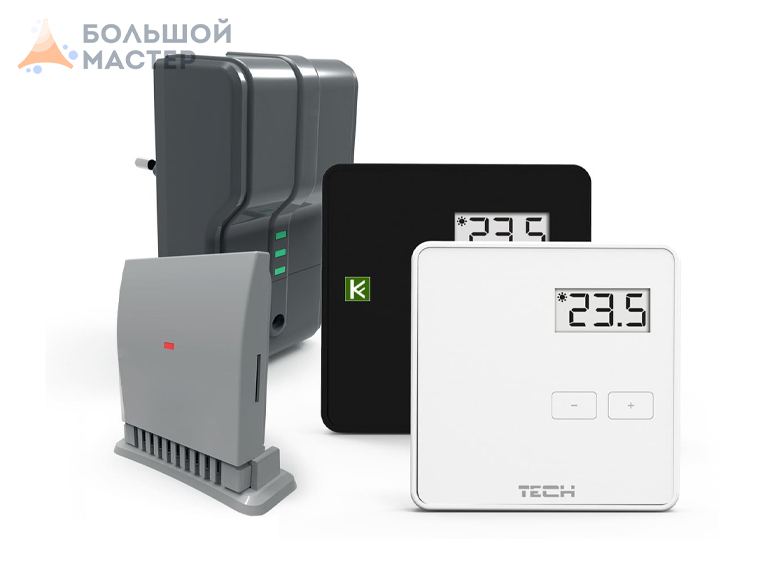

TECH — польский производитель контроллеров для отопления: панели управления твердотопливными котлами, контроллеры тёплого пола, беспроводные термостаты и приводы для коллекторов. Основная сфера — системы, где нужно управлять несколькими зонами: контроллер держит до 8–16 контуров, каждый со своим термостатом и сервоприводом. Питание 230 В, приводы 2–3 Вт, время закрытия клапана 2–4 минуты.

Для каких систем эта автоматика

Первый сценарий — твердотопливный котёл. Панель управляет наддувочным вентилятором и насосом по температуре в рубашке, не давая котлу уйти в тление или закипеть. Пороги задают в сервисном меню: включение насоса обычно 40–45 °C, аварийное отключение вентилятора 85–90 °C.

Второй — тёплый пол с коллектором. Контроллер собирает сигналы комнатных термостатов и открывает сервоприводы нужных петель. Для дома на 8 петель это единственный способ управлять зонами без ручного кручения расходомеров.

Третий — смешанные системы, где радиаторы работают на 60–70 °C, а пол на 35–45 °C. Тут контроллер управляет смесительным клапаном по датчику подачи, удерживая температуру пола в безопасном диапазоне.

Смежный раздел каталога: Запчасти и аксессуары для котлов отопления.

Проводные и беспроводные термостаты

Проводной термостат соединяется с контроллером двухжильным кабелем и не требует батареек. Это надёжнее, но требует штробления, поэтому проводную схему закладывают на этапе стройки.

Беспроводной работает на радиоканале. Паспортная дальность 30 метров меряется в прямой видимости: через две кирпичные стены она падает до 10–15 метров. Комплект батареек AA живёт 12–18 месяцев, и при разряде часть моделей размыкает контакт, то есть контур просто закроется.

Практический вывод: беспроводные термостаты ставят в готовом доме, где штробить нельзя, и обязательно проверяют уровень сигнала до монтажа. В доме с толстыми стенами нужен ретранслятор.

Схему выбирают до штукатурки, потому что позже проводной вариант обходится дороже самой автоматики: штроба через две комнаты, пыль и повторная отделка съедают больше, чем стоит комплект радиоприборов. Кабель к термостату берут тот же, что к датчикам: витая пара сечением 0,5 мм², отдельно от силовых линий. Смешивать их в одной гофре нельзя. Наводка от кабеля насоса даёт ложные срабатывания, и владелец потом ищет причину в прошивке контроллера, хотя виновата разводка, а не прибор и не настройка.

Сервоприводы и настройка зон

Сервопривод накручивается на клапан коллектора и открывает или закрывает петлю по команде. Потребление 2–3 Вт, время хода 2–4 минуты. Это важно для настройки гистерезиса: если термостат переключается чаще, чем привод успевает отработать, система будет «дёргаться».

Приводы бывают нормально закрытые и нормально открытые. Первые при отсутствии питания закрывают контур, вторые оставляют открытым. Для тёплого пола обычно берут нормально закрытые: при аварии питания пол не перегреется.

После монтажа зоны балансируют расходомерами по расчёту: ветка 1000 Вт при перепаде 5 °C требует 2,9 л/мин. Автоматика не заменяет балансировку, она работает поверх неё.

Отдельная тема: питание приводов. Стандарт для бытовых коллекторных групп 230 В, но встречаются модели на 24 В, и перепутать их при заказе легко, потому что корпуса выглядят одинаково, а маркировка напряжения напечатана мелко на боковой наклейке. Проверяйте её перед монтажом. Планка контроллера рассчитана на суммарный ток всех приводов, поэтому при восьми приводах по 3 Вт запас по мощности ещё есть, а при попытке повесить на ту же планку насос или смесительный узел она горит.

Ошибки при монтаже

Первая — термостат в неудачном месте. Прибор над радиатором, у входной двери или на наружной стене меряет что угодно, кроме температуры комнаты. Правильно — внутренняя стена, 1,2–1,5 метра от пола.

Вторая — сервопривод без проверки типа клапана. Резьба на коллекторах бывает разной, и привод от одной серии не всегда садится на клапан другой. Проверяют до покупки, по паспорту коллектора.

Третья — управление тёплым полом без ограничения температуры подачи. Без датчика на подаче и смесительного узла стяжка перегревается, покрытие ведёт, а трещины появляются в первый же сезон.

Смежные разборы: Автоматика для отопления и водоснабжения, Автоматика Zont.

Частые вопросы

Сколько зон тянет один контроллер

Бытовые модели рассчитаны на 8–16 контуров, и это перекрывает потребности дома до 300 м². Считать нужно не комнаты, а петли: на 100 м² тёплого пола при шаге 150 мм приходится 7–8 петель по 80–90 метров. Если петель больше, ставят второй контроллер или модуль расширения, а не пытаются объединить соседние зоны на один привод.

Проводной или беспроводной термостат выбрать

В строящемся доме — проводной: он надёжнее и не требует батареек. В готовом, где штробить нельзя, — беспроводной, но с проверкой сигнала до покупки. Паспортные 30 метров даны для прямой видимости, через две кирпичные стены остаётся 10–15. Батарейки живут 12–18 месяцев, и при разряде часть моделей закрывает контур, поэтому замену планируют заранее.

Зачем нужен сервопривод на коллекторе

Он открывает и закрывает конкретную петлю по команде комнатного термостата, то есть превращает общий коллектор в систему зон. Без привода температуру в комнате регулируют только вручную расходомером. Привод потребляет 2–3 Вт и закрывается за 2–4 минуты, и эту задержку учитывают при настройке гистерезиса термостата, иначе система начнёт дёргаться.

Можно ли подключить контроллер к газовому котлу

Да, через клеммы комнатного термостата сухим контактом или по цифровой шине, если котёл её поддерживает. Контроллер при этом управляет запросом на тепло, а не самим котлом: горелкой, розжигом и защитой по-прежнему заведует плата котла. Подключение делают при снятом напряжении, а газовый тракт не трогают вовсе.

Какие пороги выставлять для твердотопливного котла

Типовые значения: насос включается при 40–45 °C в рубашке, вентилятор наддува отключается по достижении заданной температуры, аварийный порог 85–90 °C. Точные цифры берут из паспорта котла — они зависят от объёма рубашки и типа топлива. Работа на низкой температуре опаснее перегрева: при подаче ниже 55 °C в дымоходе конденсируется кислота и растёт дёготь.

Что делать, если пол греет неравномерно

Сначала проверьте, открыты ли приводы: индикатор на корпусе показывает состояние. Потом стравите воздух из петель по одной через сливной кран коллектора. И только потом балансируйте расходомерами по расчёту: ветка 1000 Вт при перепаде 5 °C требует 2,9 л/мин. Если после этого пятна остались, причина в шаге укладки, и автоматика тут бессильна.
